VerderMix – Статичний міксер

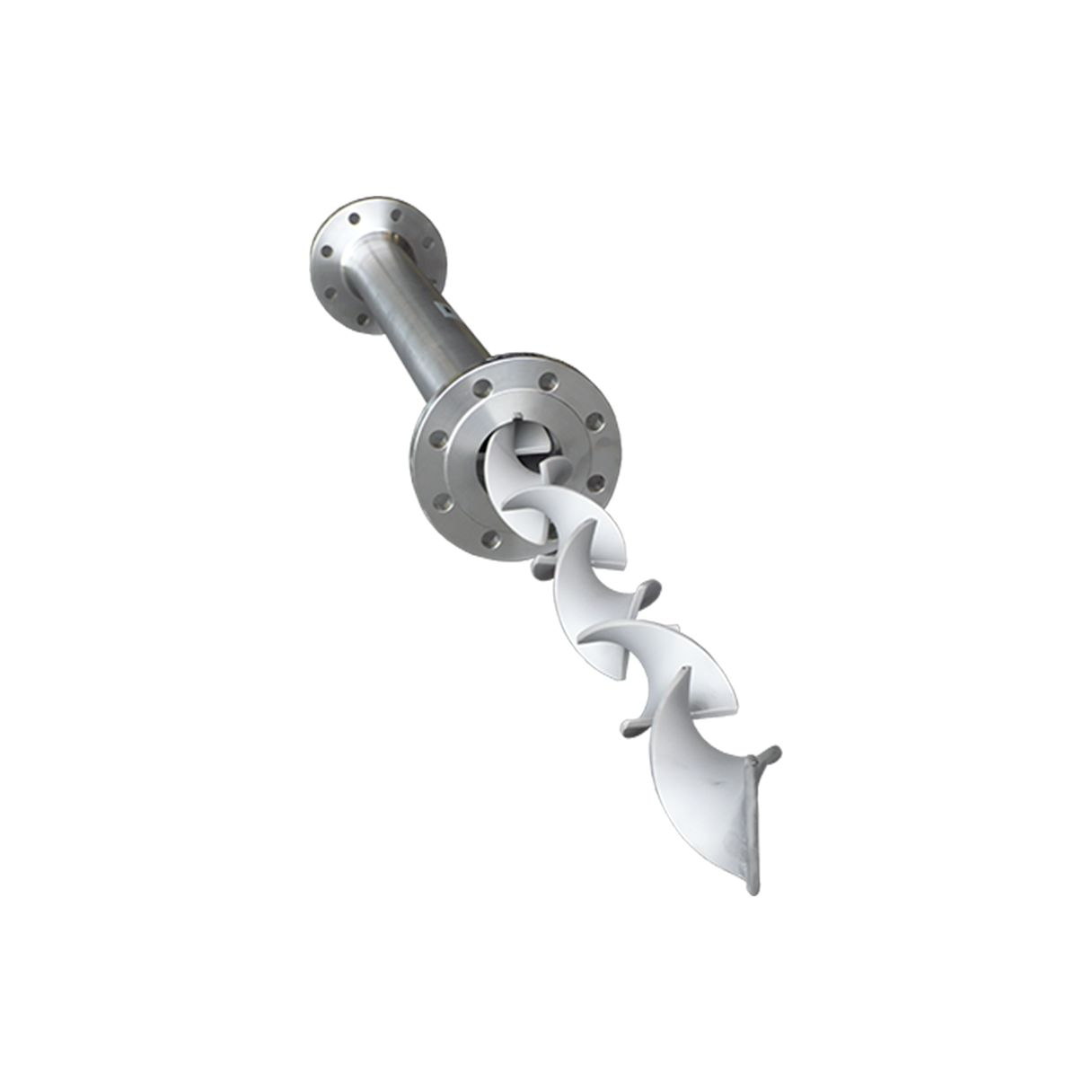

Статичний міксер VerderMix — це змішувальні елементи, вбудовані безпосередньо в трубопровід. Рухомих частин немає: потік проходить крізь нерухомі вставки й перемішується сам. Виробник — Verder, лінія VerderMix. Доступні п’ять типів — VMV, VML, VMS, VMX і VMW — у діаметрах від DN4 до DN800.
Як працює статичний міксер
Змішувальні елементи послідовно ділять і перевертають потік: кожен наступний елемент розрізає утворені шари й складає їх заново. Що більше елементів, то однорідніша суміш на виході.
Виробник описує геометрію елементів як оптимізовану на турбулентне змішування з мінімізацією опору та втрат енергії в системі. Це і є головний компроміс при підборі: більше елементів дає кращу однорідність, але й більший перепад тиску на ділянці.
Міксери працюють із рідинами й газами в потоці, від низької до високої в’язкості, з твердими включеннями або без них.
П’ять типів: VMV, VML, VMS, VMX і VMW
VMV і VML — спіральні елементи, найширший діапазон: DN4–DN800 у металі та DN15–DN150 у пластику, від 2 до 24 елементів.
VMS — спіральні елементи в гігієнічному виконанні: DN8–DN800, 2–12 елементів, тільки нержавіюча сталь, електрополірована поверхня, усі поширені гігієнічні приєднання.
VMX — елементи X-подібної геометрії, DN17–DN300, 2–24 елементи.
VMW — спіральні елементи V-подібної форми, DN17–DN300, переважно 2–6 елементів.
Технічні характеристики
| Параметр | VMV | VML | VMS | VMX | VMW |
|---|---|---|---|---|---|
| Тип елементів | спіральні | спіральні | спіральні | X-подібні | спіральні V-подібні |
| Кількість елементів | 2–24 | 2–24 | 2–12 | 2–24 | переважно 2–6 |
| Діаметри, метал | DN4–DN800 | DN4–DN800 | DN8–DN800 | DN17–DN300 | DN17–DN300 |
| Діаметри, пластик | DN15–DN150 | DN15–DN150 | — | — | — |
| Матеріали | SS304, SS316, PVC, PE, PP, PVDF | SS304, SS316, PVC, PE, PP, PVDF | SS304, SS316 | SS304, SS316 | SS304, елементи SS316 |
| Приєднання | фланцеві DIN, ASA, різьбові | фланцеві DIN, ASA, різьбові | усі поширені гігієнічні | фланцеві DIN, ASA, різьбові | фланцеві DIN, ASA, різьбові |
| Поверхня | травлення або електрополірування | травлення або електрополірування | електрополірований | травлення або електрополірування | травлення або електрополірування |
Від DN125 елементи виготовляються зі зварених смуг.
Матеріали, приєднання та поверхневе оброблення
Метал: нержавіюча сталь SS304 і SS316. Пластик: PVC, PE, PP і PVDF — доступний для типів VMV і VML у діапазоні DN15–DN150.
Приєднання: фланці за DIN або ASA, різьбові, а також муфтові та під приварювання. Для гігієнічного типу VMS — усі поширені гігієнічні з’єднання.
Поверхня: травлення як стандарт, електрополірування як опція. VMS постачається електрополірованим.
Гігієнічні та стерильні процеси
Виробник заявляє сумісність із хімікатами, процесами CIP і SIP, а також із гігієнічним і стерильним середовищем. Для таких ліній призначений тип VMS: нержавіюча сталь, електрополірована поверхня, гігієнічні приєднання.
Що визначається під замовлення
Ці параметри виробник у відкритому каталозі не публікує — вони фіксуються при підборі:
- допустимий робочий тиск і температура для конкретного виконання
- потрібна кількість елементів під задане співвідношення компонентів
- перепад тиску на міксері при робочій витраті
- довжина ділянки та спосіб врізки
Де застосовують статичні міксери
- дозування реагентів у трубопровід
- нейтралізація й корекція pH
- змішування хімікатів у потоці
- підготовка питної та технічної води
- гігієнічні й стерильні лінії з CIP та SIP
Якщо змішувати треба в ємності, а не в потоці, це інший тип обладнання — динамічна мішалка для ємностей або тихохідна мішалка з редуктором.
Підбір і сервіс від Steiner Ukraine
Статичний міксер підбирають від режиму потоку: витрата, в’язкість обох компонентів і потрібне співвідношення задають тип елементів і їх кількість, а допустимий перепад тиску обмежує це число зверху. Далі — діаметр під наявний трубопровід, матеріал під середовище та тип приєднання. Ми рахуємо конфігурацію під вашу лінію й забезпечуємо постачання та сервіс. Steiner Ukraine працює на ринку промислового обладнання з 2006 року.
