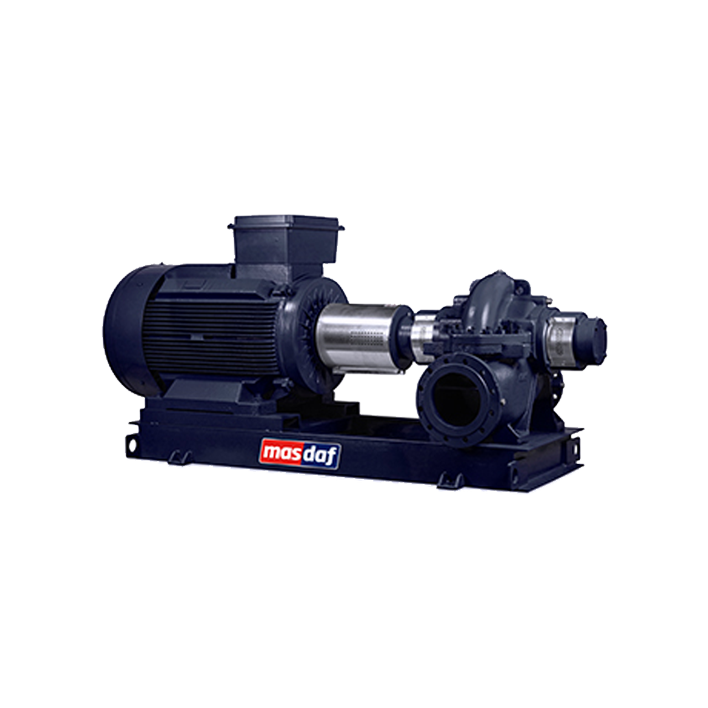

Masdaf — насос с раздельным корпусом SPLT с двусторонним всасыванием

Насос с разъемным корпусом SPLT — одноступенчатый центробежный насос с горизонтальным разъемом корпуса и двусторонним всасыванием. Согласно данным каталога Masdaf, производительность этой серии составляет от 30 до 4500 м³/ч, напор — от 15 до 180 м, частота вращения — от 1000 до 3600 об/мин. Насос рассчитан на жидкость с температурой до 110 °C и применяется там, где требуется перекачивать большие объемы при умеренном напоре.

Что означает горизонтальный разъем корпуса

Корпус разделен плоскостью, проходящей через ось вала. Верхняя половина снимается — и ротор с рабочим колесом, изнашиваемыми кольцами и подшипниковыми узлами становится полностью доступным, без отсоединения трубопроводов и без смещения двигателя. Входной и выходной фланцы расположены на одной оси, поэтому насос встраивается в прямой участок без переходных колен. Для стационарной насосной станции, работающей десятилетиями, это главное практическое преимущество такой конструкции: плановое обслуживание не требует разборки обвязки.

Зачем нужно колесо с двусторонним входом

Жидкость подается к рабочему колесу с обеих сторон. Благодаря компоновке «back-to-back» осевые силы от двух половин колеса взаимно уравновешиваются, и вал не требует разгрузочного устройства. Второй эффект — увеличенное суммарное входное сечение: при той же подаче скорость на входе ниже, поэтому серия имеет низкий NPSH и работает там, где перепад давления на всасывании невелик. В каталоге отдельно отмечается увеличенное входное отверстие рабочего колеса, которое выравнивает поток и снижает шум.

Технические характеристики SPLT

Рабочее давление корпуса согласовываем в соответствии с конкретным заказом на основании анкеты производителя.

 Как расшифровать обозначение модели

Обозначение строится по схеме SPLT 65 – 250, где SPLT — название серии, первое число — номинальный диаметр напорного фланца в миллиметрах, второе — номинальный диаметр рабочего колеса в миллиметрах. То есть SPLT 65–250 имеет напорный фланец DN 65 и рабочее колесо Ø 250 мм. Зная эту логику, по названию насоса на шильдике сразу видно и соединение, и гидравлический размер.

Какие материалы доступны для проточной части

Стандартная модификация рассчитана на чистую и техническую воду. Для более агрессивных сред проточную часть заказывают из нержавеющей стали; бронзовое износостойкое кольцо остается стандартным во всех модификациях, поскольку именно оно принимает на себя износ в паре с рабочим колесом.

Где применяется насос с раздельным корпусом SPLT

• водоподготовка, насосные станции и станции распределения воды;
• водоснабжение жилых и коммерческих зданий;
• перекачка технологических жидкостей на промышленных предприятиях;
• очистные сооружения;
• электростанции;
• судостроение и горнодобывающая отрасль;
• общие процессы нефтепереработки;
• сельскохозяйственное орошение;
• пожаротушительные станции.

Чем насос с раздельным корпусом SPLT отличается от пожарных насосов серии YPSP

Архитектура одинакова: горизонтальное соединение корпуса, двустороннее всасывание, гибкая муфта на общей раме, возможен дизельный привод. Разница заключается в нормативной базе и в том, для каких целей насос сертифицирован. SPLT — промышленное исполнение без привязки к пожарному стандарту, с более широким выбором материалов и температурой до 110 °C. YPSP NFPA выполнен в соответствии с NFPA 20, YPSP UL/FM имеет одобрение UL 448 и FM 1311; обе пожарные серии ограничены 60 °C и комплектуются в соответствии с требованиями приемки системы пожаротушения. Если объект — водоканал, ТЭС или ирригационная система, выбирают SPLT; если система сдается в соответствии с пожарным нормативом — соответствующую серию YPSP.

Подбор, поставка и сервисное обслуживание от Steiner Ukraine

Насосы с двусторонним всасыванием подбирают по рабочей точке на кривой конкретного типоразмера с проверкой запаса по NPSH — именно кавитационный запас чаще всего становится ограничивающим фактором на станциях с низким напором. Steiner Ukraine для расчёта требуются: характер жидкости и её температура, расчётный расход и напор, геометрия всасывающей линии и уровень жидкости в источнике, тип привода и требования к материальному исполнению. По этим данным мы определяем типоразмер SPLT, согласовываем материалы проточной части и тип уплотнения и предоставляем спецификацию. Запасные части — набивка, гланды, изнашиваемые кольца, подшипники — заказываются по обозначению насоса на шильдике.
