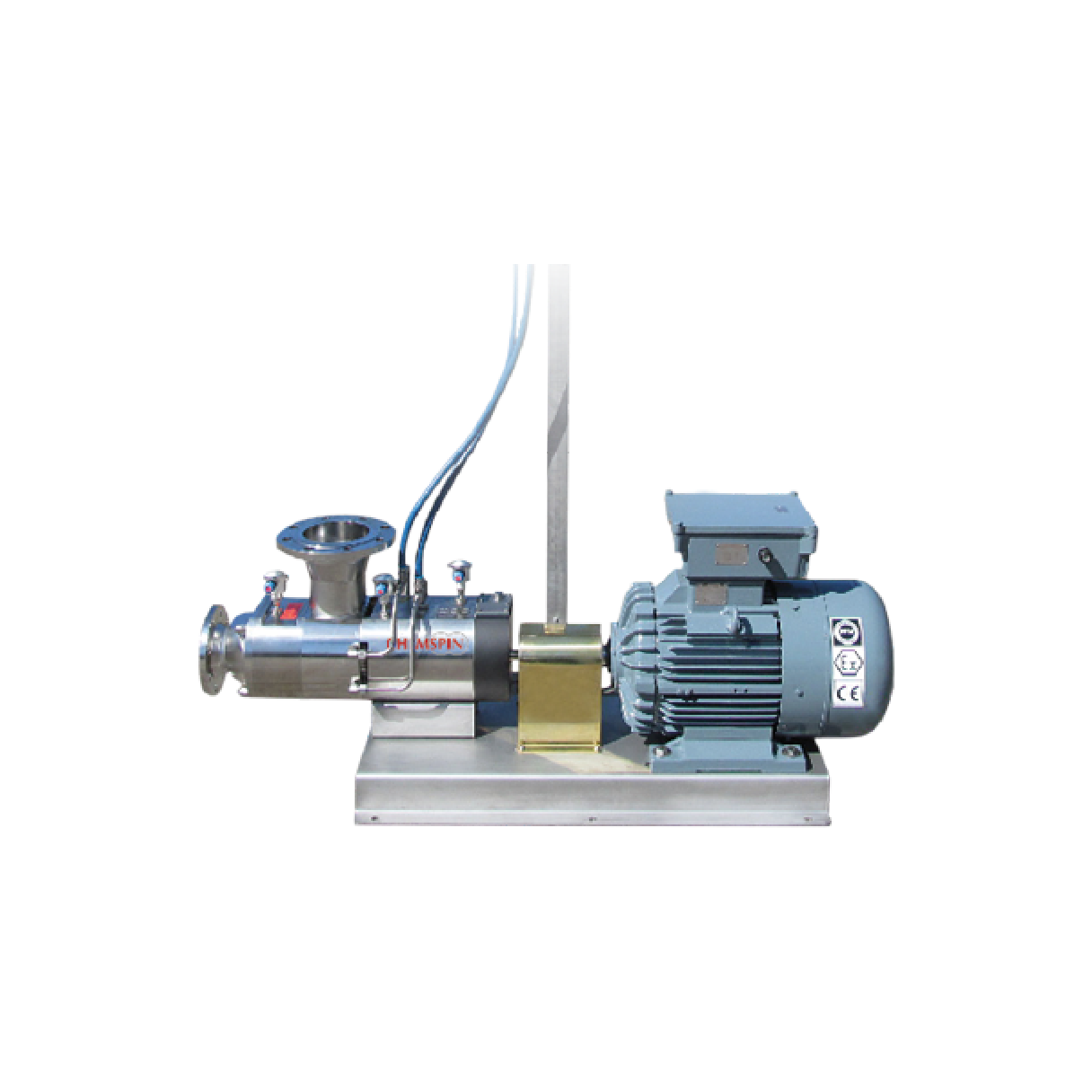

Двухвинтовой насос CHEMSPIN ATEX
CHEMSPIN ATEX — исполнение двухвинтового насоса CHEMSPIN для взрывоопасных зон ATEX 1, 2, 21 и 22. В зависимости от температуры среды достигаются температурные классы T2–T4. Подача — до 300 м³/ч, перепад давления — до 35 бар.
Из каких мер состоит взрывозащита CHEMSPIN ATEX?
- двигатели во взрывонепроницаемой оболочке для регулирования оборотов;
- контроль температуры поверхности датчиками на корпусе насоса и кронштейне подшипников;
- система промывки с мониторингом для торцевых уплотнений двойного действия — поддерживает их температуру;
- мониторинг торцевых уплотнений одинарного действия для предотвращения сухого хода;
- муфты с защитой от пробоя или муфты в масляной ванне для гашения искр;
- неискрящие защитные кожухи для агрегатов на опорной раме;
- клеммы заземления для выравнивания потенциалов.
Винты не касаются ни друг друга, ни корпуса, поэтому в рабочей камере нет трения металла о металл. Агрегаты, безопасные для сухого хода, комплектуются соответствующими уплотнениями вала.
Технические характеристики CHEMSPIN ATEX
| Типоразмер | Макс. подача, м³/ч | Макс. перепад давления, бар | Макс. твердые включения, мм |
|---|---|---|---|
| CHEMSPIN 50 ATEX | 20 | 20 | 16 (25) |
| CHEMSPIN 70 ATEX | 40 | 25 | 20 (30) |
| CHEMSPIN 90 ATEX | 100 | 30 | 28 (45) |
| CHEMSPIN 105 ATEX | 180 | 20 | 35 |
| CHEMSPIN 125 ATEX | 300 | 35 | 46 (64) |
| Параметр | Значение |
|---|---|
| Зоны ATEX | 1, 2 (газ), 21, 22 (пыль) |
| Температурный класс | T2–T4 в зависимости от температуры среды |
| Вязкость | 0,5–1 000 000 мПа·с |
| Температура среды | −10…+180 °C |
| Всасывание | NPSHr от 0,5 м, высота всасывания до 9 м |
Какие исполнения доступны в версии ATEX?
Кроме базового CHEMSPIN, в исполнении ATEX поставляется CHEMSPIN ES для высоковязких сред. Гигиеническая серия HYGHSPIN также имеет опцию ATEX — для пищевых и фармацевтических производств со взрывоопасными зонами.
О безопасном обращении с агрессивными средами — в статье «Как подобрать насос для агрессивных и химически активных жидкостей». Материалы, эластомеры, уплотнения вала и сертификаты общие для всей линейки — на странице Jung Process Systems.
Подбор и сервис от Steiner Ukraine
Для подбора CHEMSPIN ATEX уточняем:
- зону по ATEX и требуемый температурный класс;
- максимальную температуру среды;
- тип уплотнения: двойное с промывкой или одинарное с контролем сухого хода;
- диапазон регулирования оборотов;
- подачу, перепад давления и вязкость.
По этим данным определяем типоразмер, исполнение и уплотнение. Далее — поставка, сервис и запасные части. Компания «Steiner Ukraine» работает на рынке промышленного оборудования с 2006 года.
Часто задаваемые вопросы о CHEMSPIN ATEX
Для каких зон предназначен CHEMSPIN ATEX?
Для зон 1 и 2 (газовые среды) и 21 и 22 (пылевые среды).
Какой температурный класс у CHEMSPIN ATEX?
От T2 до T4 — в зависимости от температуры перекачиваемой среды.
Можно ли регулировать обороты CHEMSPIN ATEX?
Да. Для этого используются двигатели во взрывонепроницаемой оболочке.
Есть ли в исполнении ATEX насос для вязких сред?
Да, CHEMSPIN ES с удлиненными подающими винтами.
Производитель: Jung Process Systems
Категория: Винтовые насосы промышленные
Отрасли: Химия, Краски и лаки, Клеи, Моющие средства
Модельный ряд: 5 типоразмеров: 50, 70, 90, 105, 125 ATEX
