Sundyne – Хімічний багатоступеневий насос (Integrally Geared)

Надіслати запит на прорахунок

Багатоступеневий насос Sundyne Integrally Geared серії HMP — горизонтальний відцентровий насос, у якому кілька консольних ступенів приводяться від одного редуктора та одного двигуна. Серія розрахована на напір до 4 420 м при подачі до 410 м³/год.

Насоси HMP виробляють з 1967 року. Конструкція відповідає рекомендаціям API 610 / ISO 13709 для насосів з вбудованим редуктором. Принцип роботи редуктора описано на сторінці Sundyne.

Який багатоступеневий насос Sundyne Integrally Geared обрати: HMP 3000, 5000, 7000

Модель Подача до, м³/год Напір до, м Двигун до, кВт Тиск на всмоктуванні до, бар Робочий тиск корпусу до, бар

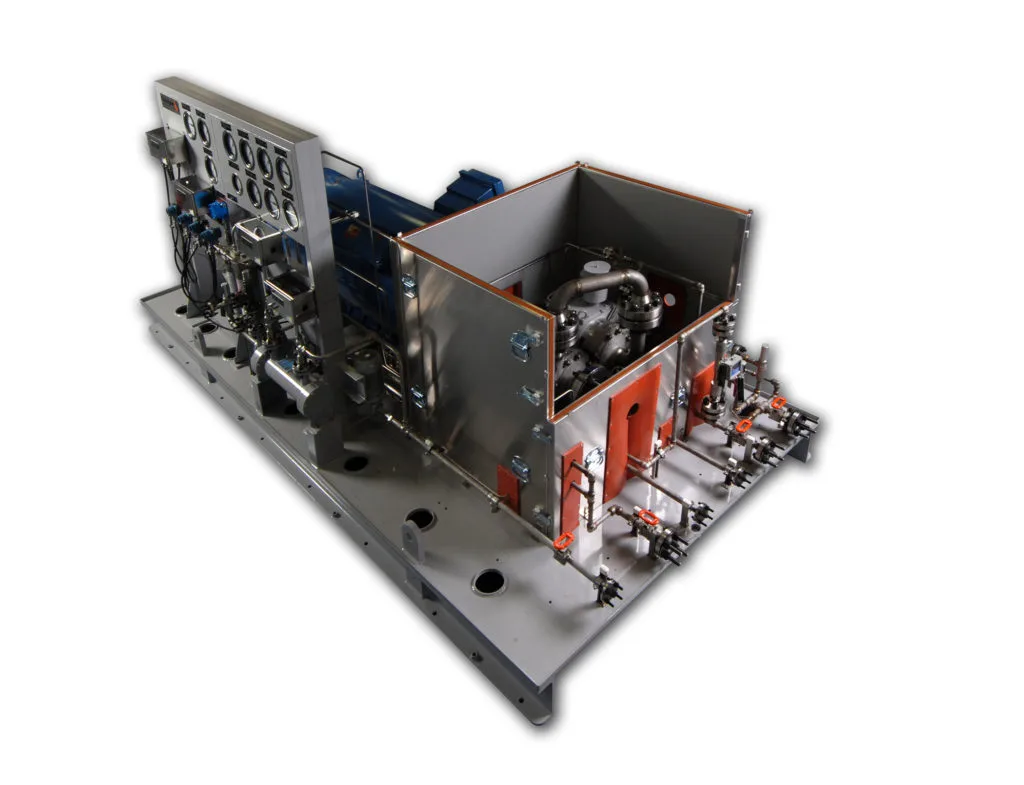

HMP 3000 100 3 050 600 30 260

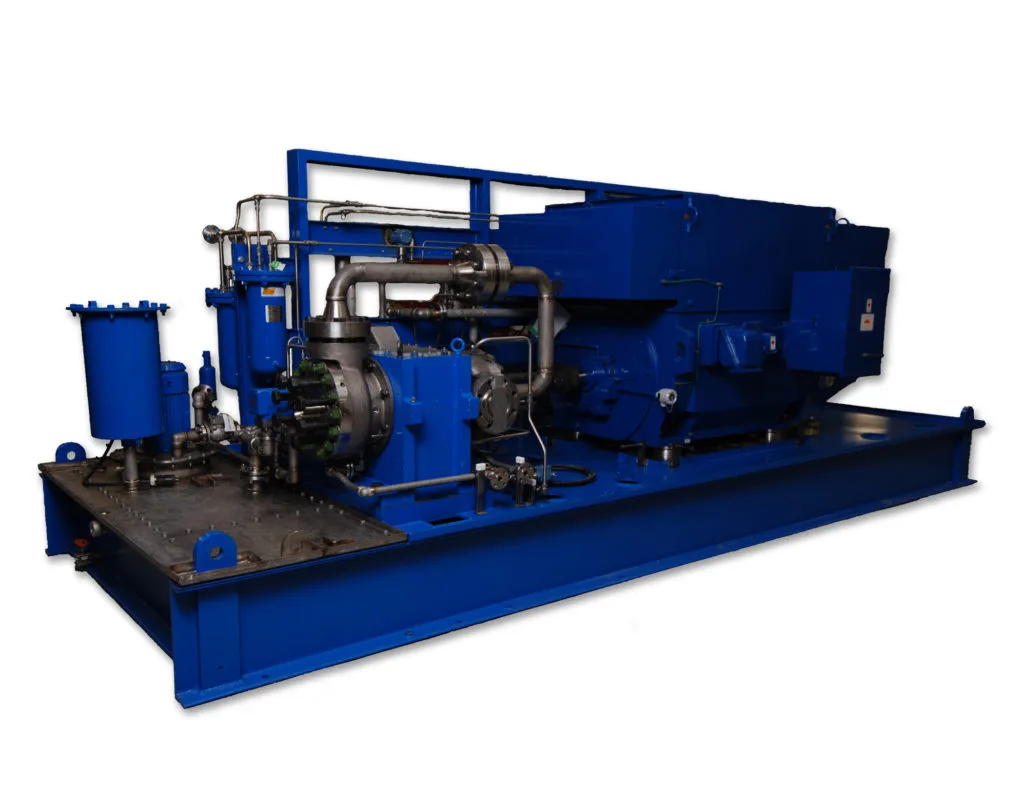

HMP 5000 150 4 420 1 865 70 414
HMP 7000 410 4 420 3 000 70 414

Температура рідини для всіх моделей — від −130 до +260 °C. HMP 7000 виготовляють з двома, трьома або чотирма ступенями.

Як багатоступеневий насос Sundyne Integrally Geared працює від одного редуктора

Усі ступені обертаються від одного редуктора, тому агрегат компактніший за багатоступеневі міжопорні насоси. За даними виробника, насоси HMP займають близько чверті площі такого насоса.

Гідравліку розраховують так, щоб номінальна точка збігалася з точкою найвищого ККД. Через це менша потужність на кінці характеристики, і можна взяти двигун меншої потужності.

Якщо доступний кавітаційний запас обмежений, на вході першого ступеня встановлюють індуктор. Колесо Барске додатково знижує необхідний NPSH.

Де застосовують багатоступеневий насос Sundyne Integrally Geared

  • виробництво мінеральних добрив і карбаміду;
  • виробництво очищеної терефталевої кислоти (ТФК);
  • подача пропілену, коли напору одноступеневого LMV недостатньо;
  • закачування води під високим тиском.

Ущільнення та виконання

  • торцеве ущільнення: одинарне, подвійне, тандем;
  • горизонтальний монтаж;
  • в’язкість рідини до 700 сП, тверді частки до 400 мкм;
  • фланці RF або RTJ: HMP 3000 — до 1500#, HMP 5000 — до 2500#, HMP 7000 — 1500#;
  • сертифікація ATEX.

Sundyne постачає HMP і в складі модульних насосних агрегатів на рамі.

Для напору до 1 921 м підходить одноступеневий Sundyne Integrally Geared. Як оцінити вартість насоса за весь термін роботи — у статті «LCA обладнання: чому дешевий насос стає дорожчим за преміальний».

Steiner Ukraine підбирає багатоступеневий насос Sundyne Integrally Geared під параметри процесу і виконує монтаж, пусконалагодження і сервіс.

Часті запитання

Скільки ступенів має насос HMP?

Для HMP 7000 виробник вказує два, три або чотири ступені на одному редукторі. Конфігурацію HMP 3000 і HMP 5000 уточнюємо під параметри процесу.

Який максимальний напір?

До 4 420 м у HMP 5000 і HMP 7000.

Для яких процесів призначені насоси HMP?

Виробництво добрив, карбаміду і ТФК, подача пропілену, закачування води.

Чим HMP відрізняється від LMV?

LMV — одноступеневий насос з напором до 1 921 м. HMP має кілька ступенів і напір до 4 420 м.

Виробник: Sundyne

Категорія: Хімічні насоси, Багатоступеневі насоси

Галузі: Інше

Модельний ряд: 3 позиції
